IRISO 10143 系列16Gbps 高速傳輸和浮動板對板連接器介紹
來源:admin 發布時間:2022-12-07 11:12:28 閱讀量:753

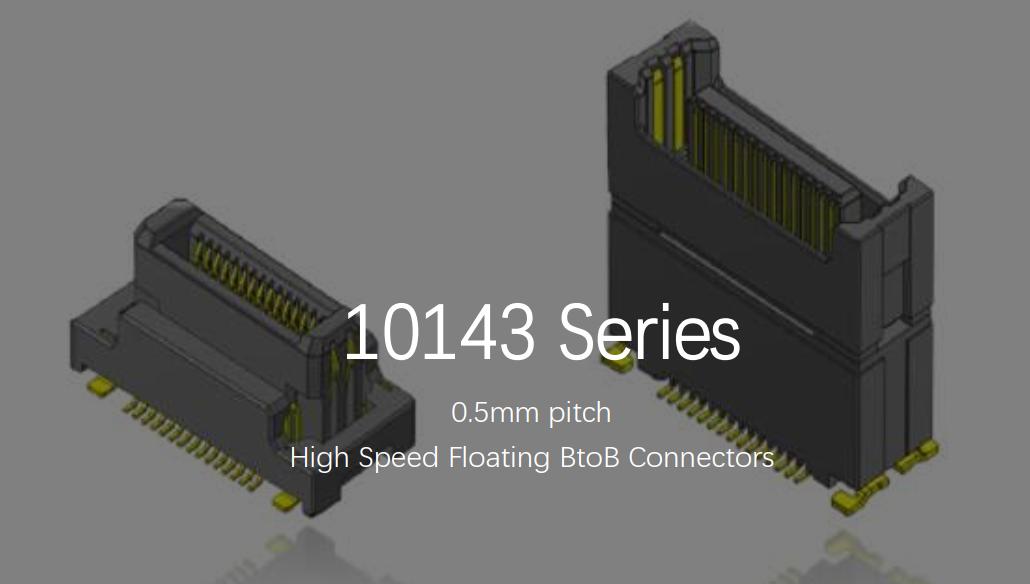

一種板對板類型的“混合”連接器,可實現 16 Gbps 的高速傳輸和具有前所未有的移動量的浮動功能(0.5 mm 間距的 X 和 Y 方向為 ± 0.8 mm)。電源端子還用作安裝在連接器兩端的固定支架,從而減小了連接器的尺寸和引腳數。它還有助于控制整個電路板的大小。10143系列提供信號pin和電源pin, 信號pin可滿足0.5A過載電流,電源pin可滿足3A過載電流,工作溫度滿足車規-40~125℃,目前已經在智能網聯汽車領域大規?;慨a(chǎn)。

針對汽車智能高速網聯智能座艙領域,日本汽車連接器品牌廠商 RISO Electronics宣布了結合16Gbps高速傳輸和浮動功能的“10143系列”板對板連接器概念。




一種板對板類型的“混合”連接器,可實現 16 Gbps 的高速傳輸和具有前所未有的移動量的浮動功能(0.5 mm 間距的 X 和 Y 方向為 ± 0.8 mm)。電源端子還用作安裝在連接器兩端的固定支架,從而減小了連接器的尺寸和引腳數。它還有助于控制整個電路板的大小。10143系列提供信號pin和電源pin, 信號pin可滿足0.5A過載電流,電源pin可滿足3A過載電流,工作溫度滿足車規-40~125℃,目前已經在智能網聯汽車領域大規?;慨a(chǎn)。

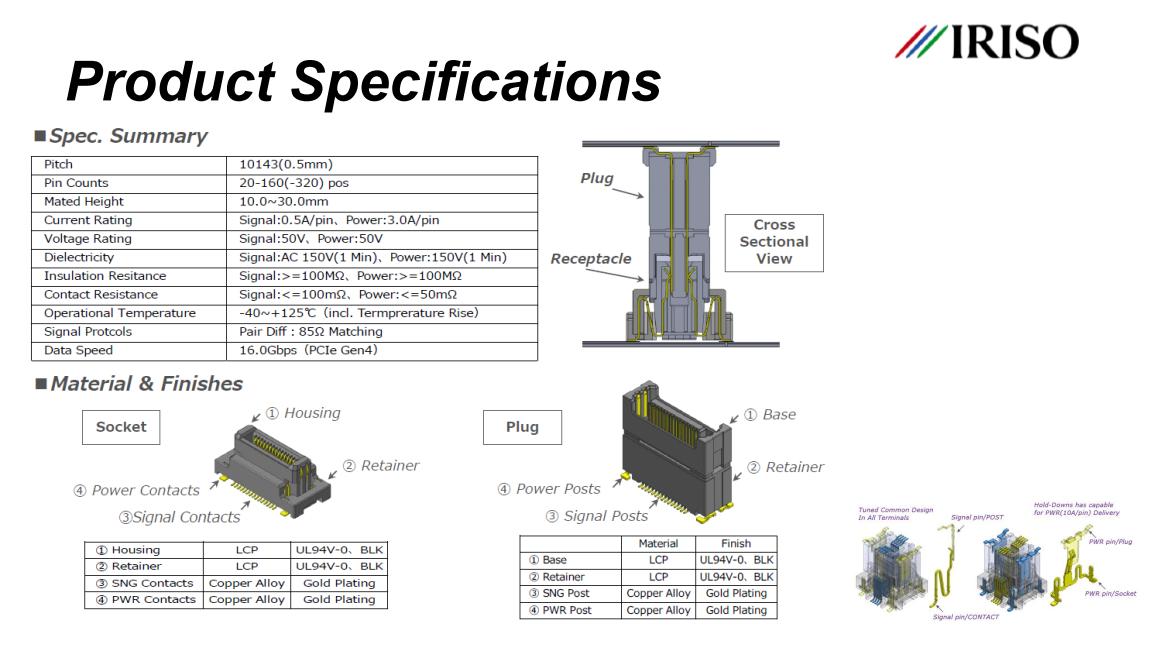

產品特性:

特性 1:浮動能力

IRISO 的板對板浮動連接器技術允許連接器對錯位具有更大的容差,尤其是具有多個連接的連接器。這種公差通過允許配合導軌的小偏差來幫助裝配過程。此外,浮動連接器能夠吸收端子應力,以提供最佳電氣性能。

10143 系列連接器提供超過間距寬度的移動范圍,在 XY 方向移動 0.8 mm,為行業最優水平。



特點2:高速信號傳輸

隨著對高頻分量信號的需求變得普遍,先進的技術要求現代設備從其連接的組件中進行高速和可靠的傳輸。IRISO 通過將我們的浮動連接器與高速傳輸技術相結合來應對這一挑戰。10143 系列提供浮動 BtoB 連接器行業中 16 Gbps 的最高傳輸速度之一。



特點 3:電源引腳

連接器兩端添加了兩個專用電源引腳,總共 4 個額定電流為 3.0A 的電源引腳。這些電源引腳不僅具有比信號引腳更高的額定功率,增加了整體電源,它們還提供了與 PCB 的牢固連接,增加了穩定性,同時防止焊料剝落和應力。這些特性有助于整個連接器的小型化,為您的整體 PCB 設計提供靈活性。



特點4:多種合高方案可選

10143系列板對板,可提供20~160pin, 合高從10~30mm區間的組合方案,極大的滿足不同項目在不同場景下的設計需求。






該連接器適用于智能座艙中控主機和ADAS應用、以及機器人等工業設備領域中需要高速傳輸信號的應用。

詳情請咨詢IRISO代理商-深圳市友利聯電子有限公司。
